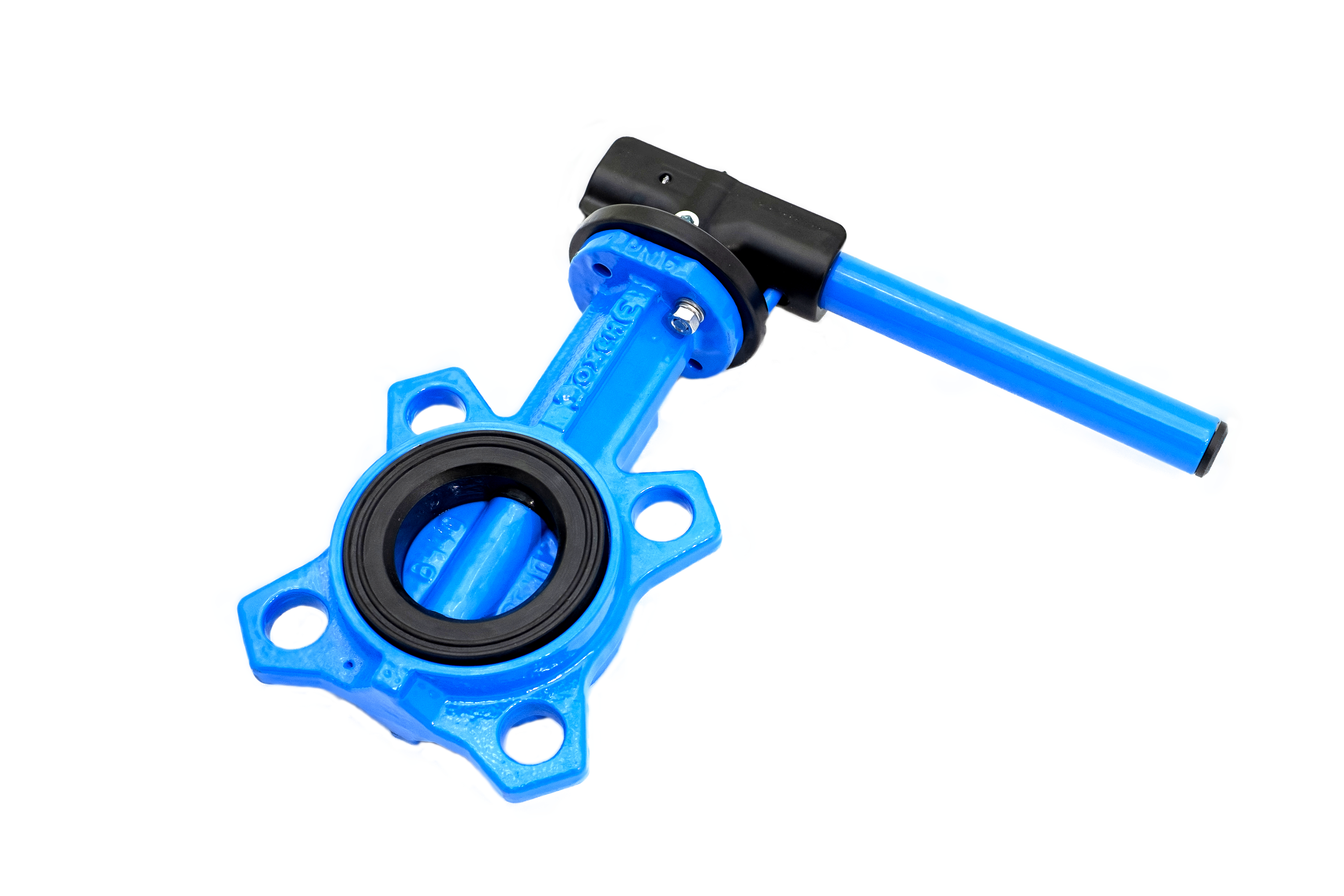

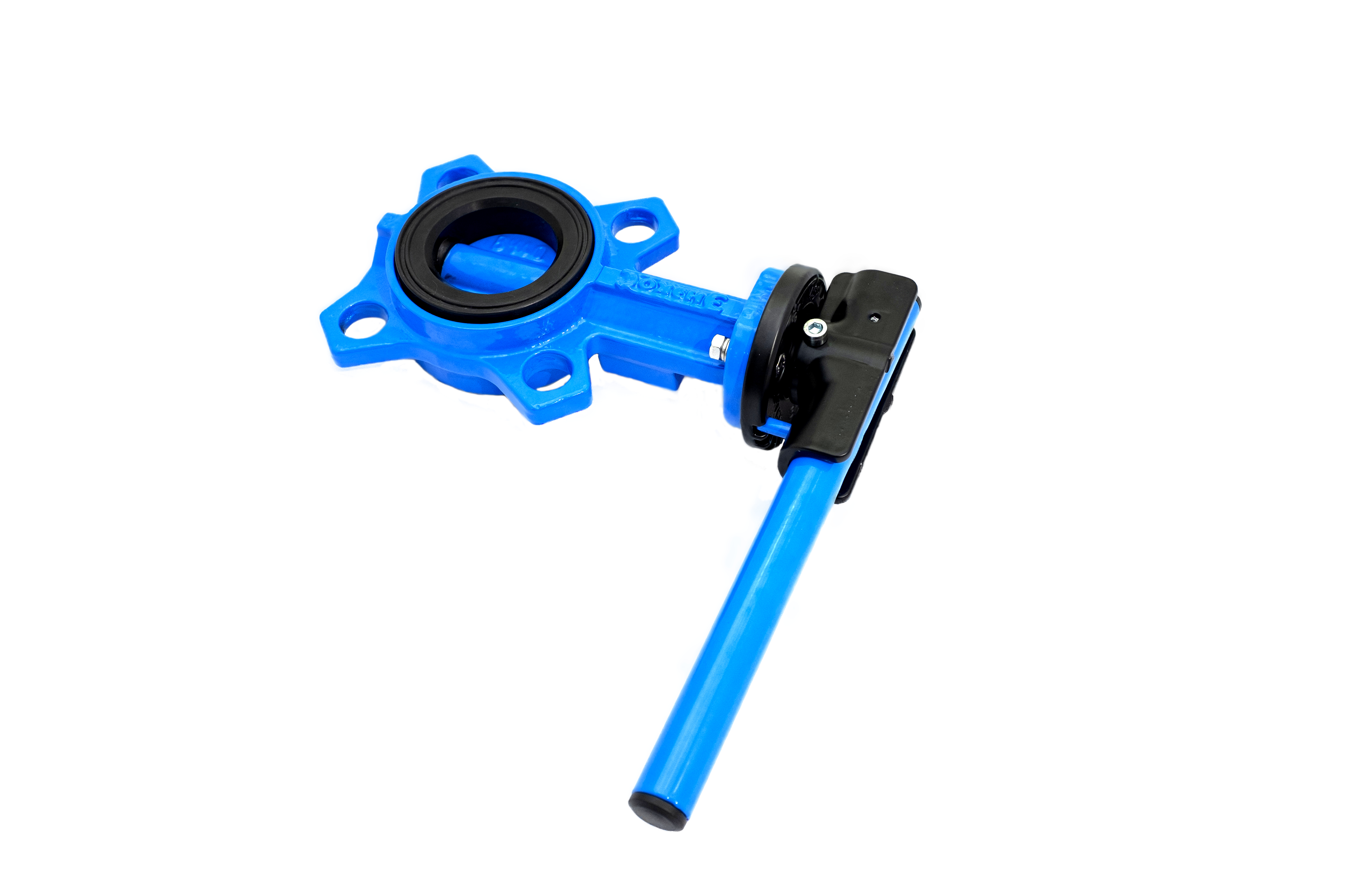

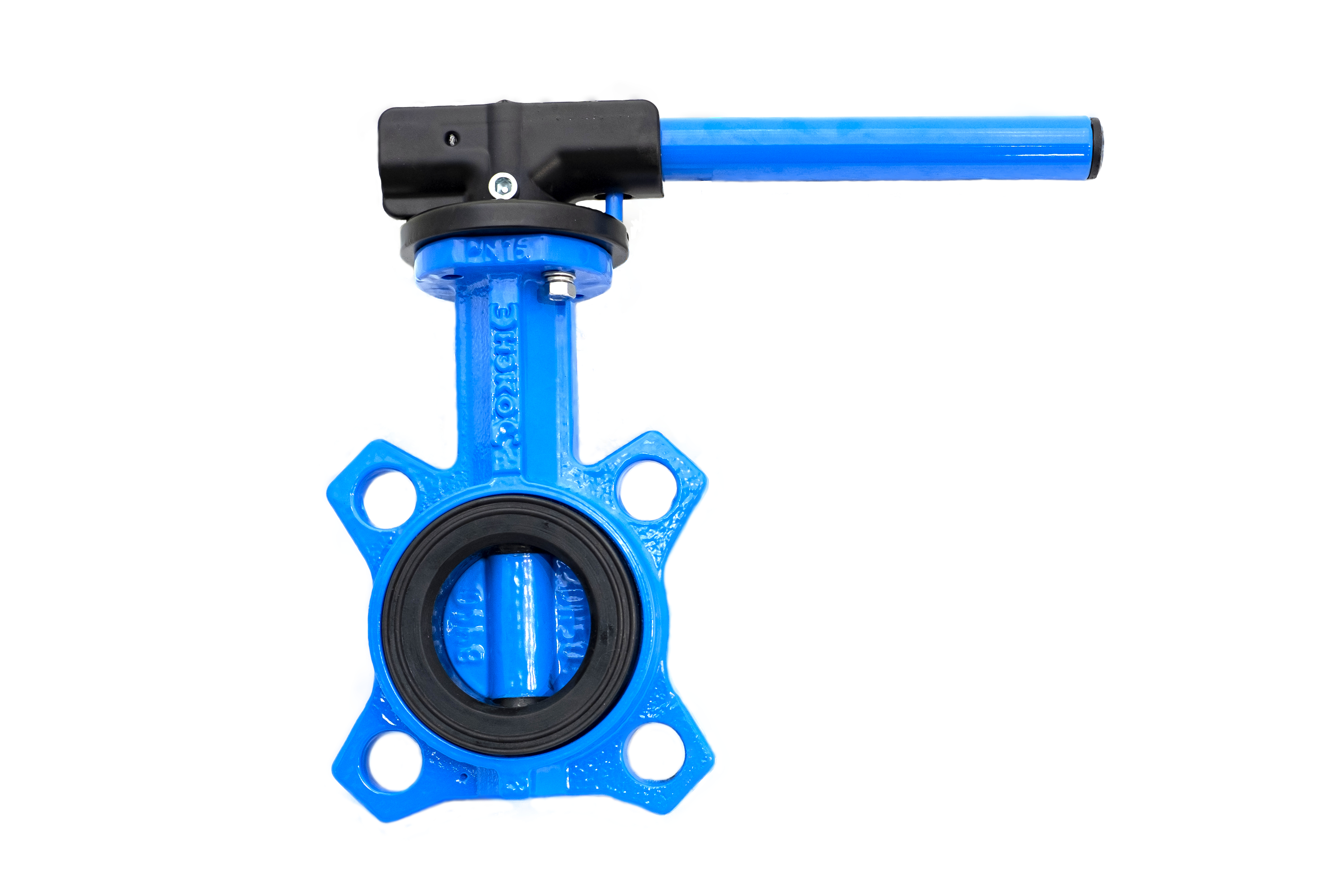

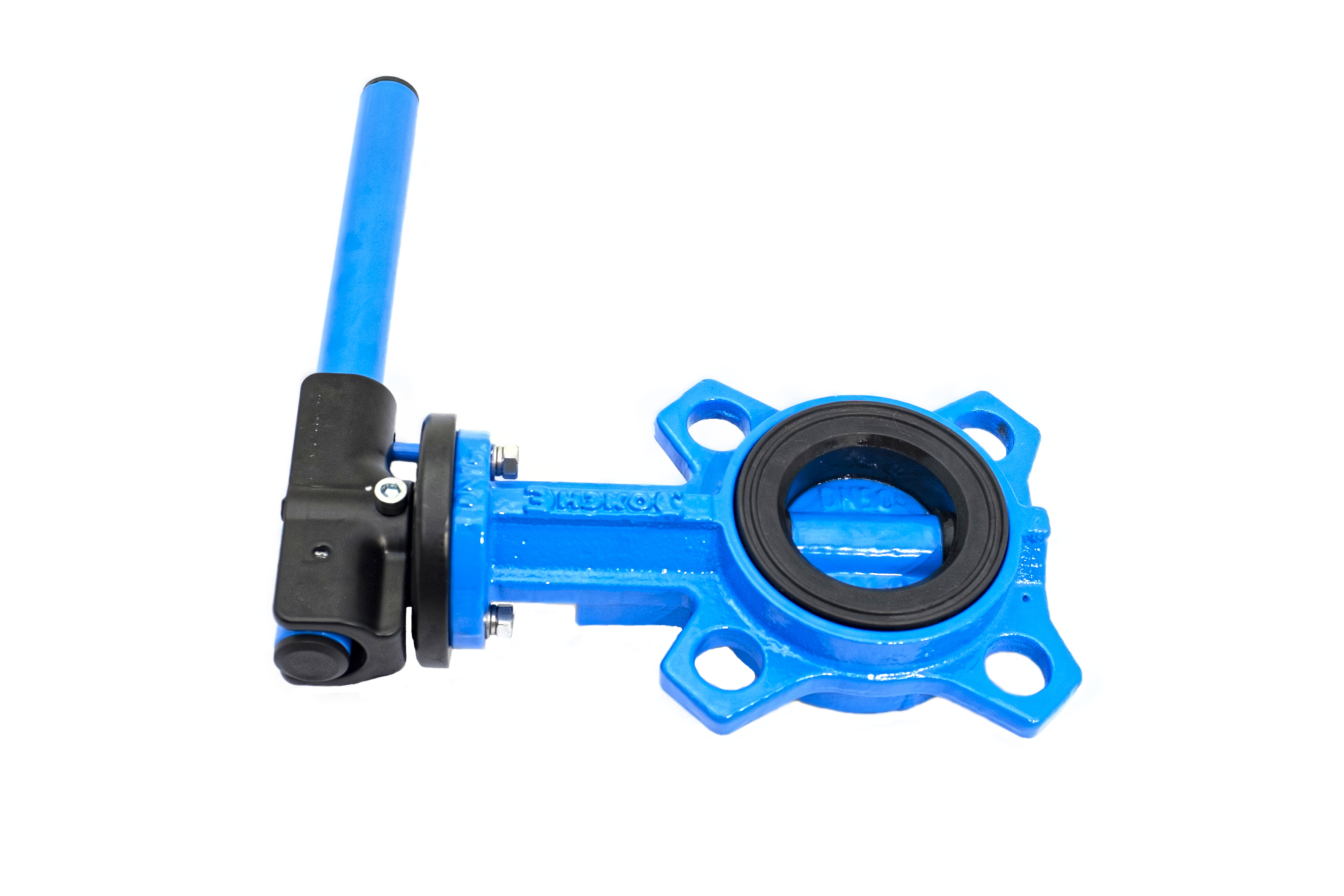

ЗАТВОР ДИСКОВЫЙ МЕЖФЛАНЦЕВЫЙ ТИПА ЗДМ ДУ ОТ 40 ДО 600 ММ, PУ 1,6 МПА

Назначение: системы водоснабжения, теплоснабжения, вентиляции и кондиционирования, водоподготовки и водоотведения, на технологических трубопроводах промышленных предприятий и сетях коммунального хозяйства, в трубопроводах с условными проходами от 40 до 600 мм включительно в качестве запорных и регулирующих устройств.

Рабочая среда: питьевая вода, техническая вода, горячая вода, воздух, нейтральные жидкости и газы, этиленгликоль и пропиленгликоль до 45%, природный газ, индустриальные масла.

Класс герметичности затворов по ГОСТ 9544-2015 – «А» (отсутствие видимых протечек) в обоих направлениях.

Затворы пригодны для монтажа в камерах, для наружной установки, для бескамерной установки под землёй с установкой телескопического удлинителя на входной вал редуктора.

Диаметр условного прохода: 40-600

Давление условное, 1,0 МПа (10 кгс/см2 ),1,6 МПа (16 кгс/см2 )

Давление рабочее, не более 1,0 МПа (10 кгс/см2 ), 1,6 МПа (16 кгс/см2 ).

T макс. раб. среды: до 130°C.

Материал корпуса: чугун ВЧ-40 по ГОСТ 7293-85, чугун СЧ-25 по ГОСТ 1412-85.

Материал диска: коррозионностойкая сталь марки 08Х17Н13М2 ГОСТ 5632-2014, чугун ВЧ-40 по ГОСТ 7293-85.

Уплотнительная манжета: EPDM, NBR.

Присоединение к трубопроводу:фланцевое по ГОСТ 33259-2015.

С двумя эксцентриситетами.

Комплектация:

С рычагом управления – исп. 01.

С редуктором, электроприводом и блоком управления – исп. 01.

С редуктором – исп. 02.

С электроприводом – исп. 03.

С электроприводом и блоком управления – исп. 04.
